Manual de uso de la herramienta

1. Objetivo de la herramienta

2. Instrucciones para la instalación

Es necesario tener instalada la última versión de CE3X. Puede descargarla desde: descargaCE3Xv2.3

A continuación puede instalar el complemento haciendo clic en el botón "Descargar"

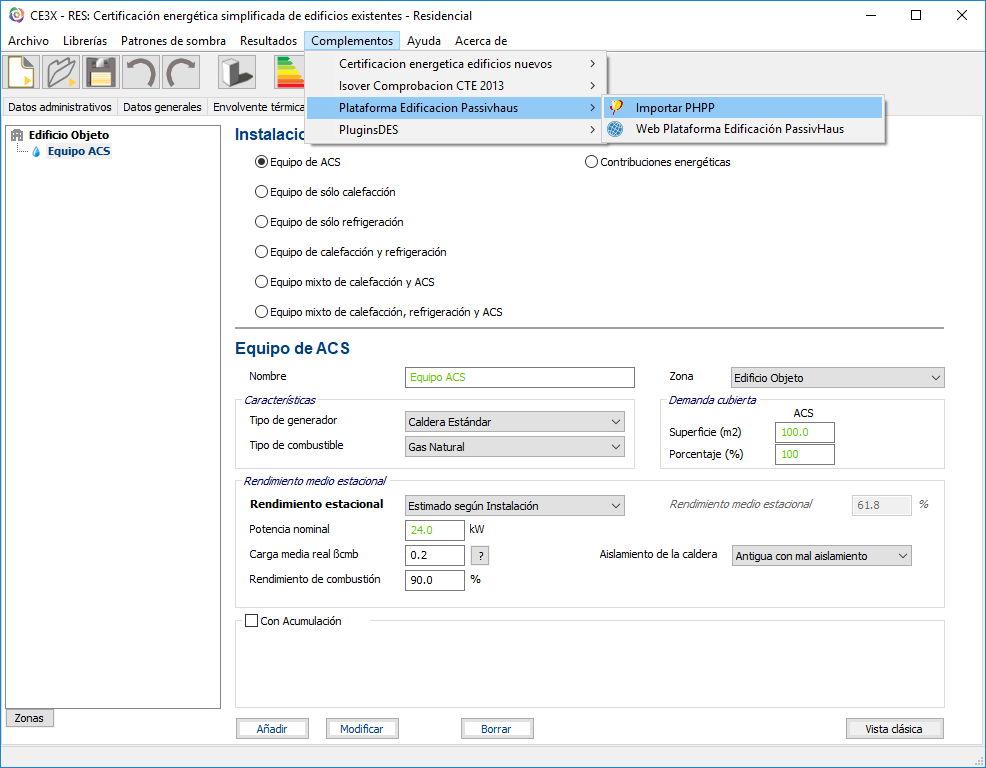

Una vez instalado, abra el CE3X y le aparecerá la opción "Plataforma Edificación Passivhaus" en el menú de Complementos.

3. Importación

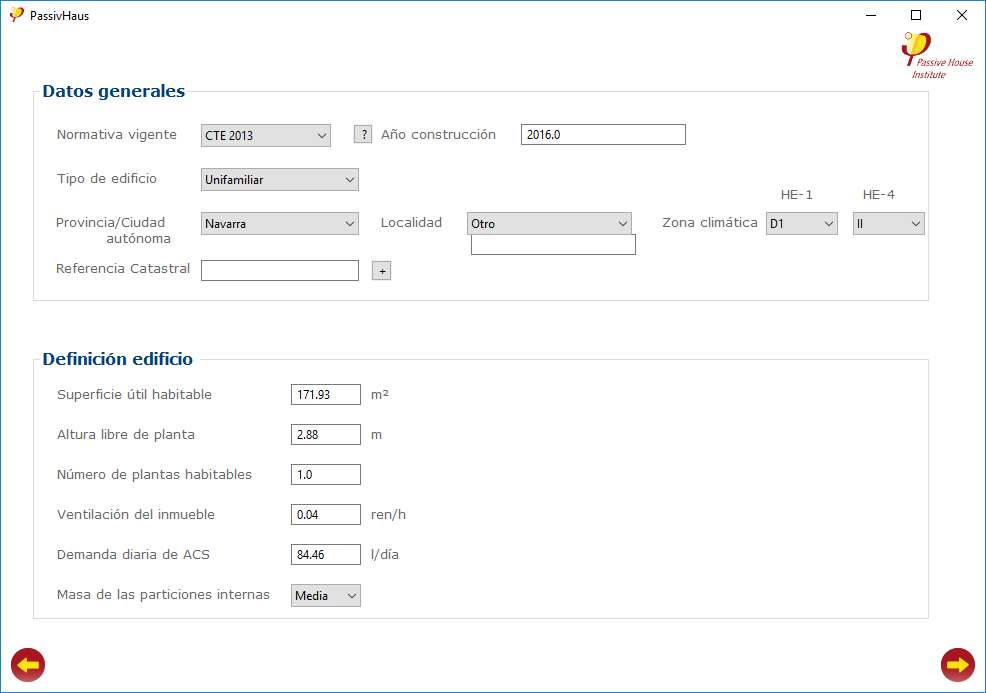

Al seleccionarse la opción "Importar PHPP" aparecerá un diálogo que permitirá la selección de la hoja excel que contiene el proyecto PHPP y comenzará el proceso de importación. A continuación aparecerá la siguiente pantalla:

Esta pantalla se encontrará parcialmente rellenada con datos obtenidos de la hoja PHPP. El técnico deberá rellenar los datos que falten y comprobar la validez de todos. En especial, deberá comprobar que los siguientes datos son los adecuados en el ámbito de la verificación del CTE y de la certificación energética:

• Superficie útil habitable: este dato se ha optenido a partir de la superficie de referencia energética
• Número de plantas habitables: este dato no aparece en el PHPP y aparecerá siempre a 1. Es un dato que no influye en CE3X si se aceptan los puentes térmicos definidos en el PHPP y no se generan nuevos puentes térmicos.
• Demanda diaria de ACS, el valor mostrado es función de la ocupación del edificio indicada en el PHPP.

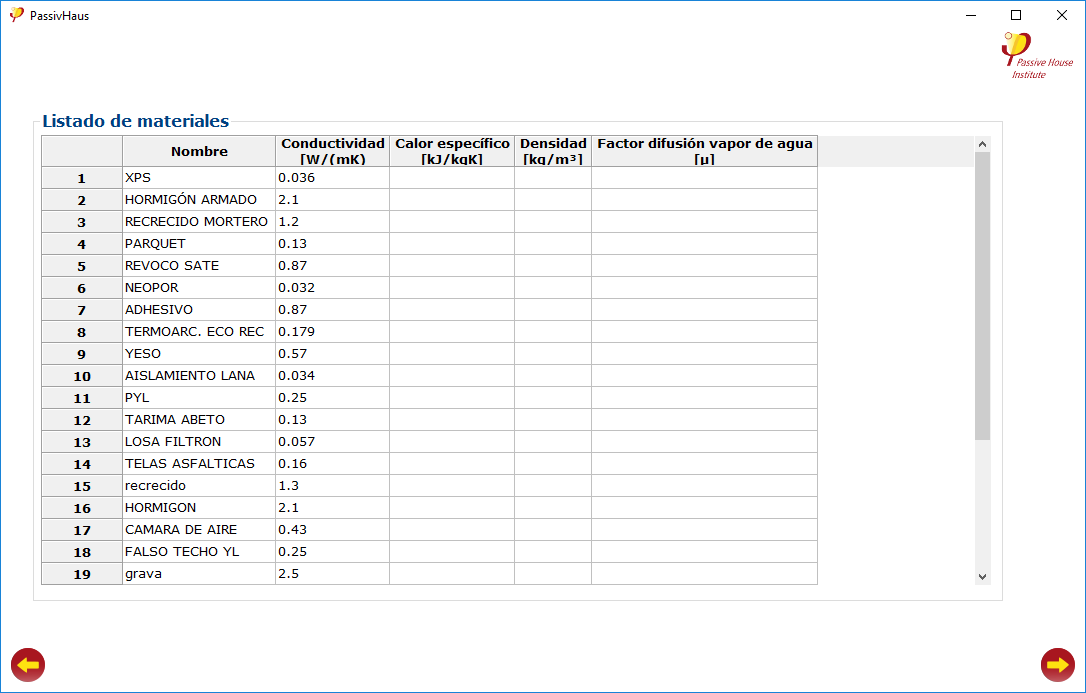

Al darle a la flecha siguiente aparecerá la esta pantalla con la lista de materiales:

En esta tabla aparecerán los materiales definidos en la hoja del PHPP y se puede completar o no. Si se completa, los sistemas constructivos asignados a los cerramientos estarán definidos por sus capas y se podrá hacer la comprobación de las condensaciones intersticiales con el complemento adecuado. Si no se completa, los cerramientos estarán defindios por la transmitancia térmica definida en el PHPP y una masa de 200 kg/m². En este último caso no se podrá hacer la verificación de las condensaciones interstiticiales.

Si hemos completado la tabla con los valores de calor específico, densidad y factor de difusión del vapor de agua, estos valores serán recordados para la siguiente vez que se emplee el complemento. En las siguientes veces, a cualquier material que se llame igual se le asignará los valores de calor específico, densidad y factor de difusión del vapor de agua almacenados.

Al darle a la flecha a la derecha para continuar finalizará la importación.

En la hoja del PHPP es importante que cada material tenga un nombre distinto.

6. Requisitos del PHPP

• El PHPP deberá ser de una versión reciente y en Español (>= 9.6)
• En clima se deberá haber seleccionado un clima del CTE
• Los nombres de materiales, cerramientos y huecos no se pueden repetir
• Todos los materiales indicados en la hoja de U tienen que tener conductividad térmica
• Solo se pueden asignar sistemas constructivos definidos en la hoja "Valores-U".
• En general, no se pueden añadir o eliminar, filas o columnas, a las que vienen definidas en las hojas originales del PHPP.
• Los datos del cliente, ingeniería y certificador tienen que estar correctamente rellenados en la hoja "Comprobación"

7. Importación desde PHDesigner

• En las hojas que provienen del DesignPH, en algunas ocasiones, a las superficies se asignan sistemas constructivos que no están indicados en la hoja de "Valores-U". Esto provoca un error en la importación. Una forma de sortearlo es cambiar estos sistemas constructivos (p. ejemplo: 83 ud, 84 ud, 85 ud ...) por otros que si encuentren recogidos en "Valores-U".

8. Control de versiones

• V 2.3.0.1. Fecha 19/12/2018
• V 2.3.0.2. Fecha: 04/04/2019. Corrección de problemas.
• V2.3.1.0. Fecha: 24/04/2019. Corrección de problemas e incorporación del control de licencia del PHPP.
• V2.3.2.0. Fecha: 11/07/2019. Corrección de problemas en la importación del PHPP
• V2.3.2.1. Fecha: 05/11/2019. Corrección de problemas y mejora de los mensajes de aviso.
• V2.3.2.4. Fecha: 12/11/2019. Resueltos problemas por los que funcionaba en unos ordenadores si y entros no.
• V2.3.2.5. Fecha: 18/12/2019. Resueltos problemas relacionados con la codificación, la importación de marcos de los coponentes certificados y la utilización de calderas conocidas.
• V2.3.2.6. Fecha: 25/05/2020. Resueltos problemas relacionados con que en la lista de materiales haya líneas en blanco o algún espesor esté a 0 o la conductividad térmica de algún material sea 0. Se hace una modificación para permitir que el país "Es-España" pueda estar escrito como cualquier combinación de mayúsculas y minúsculas. Se actualiza el listado de licencias.
• V2.3.2.7. Fecha: 24/11/2020. Se muestra un aviso cuando alguno de los materiales tiene una conductividad de 0. Se corrige los problemas que impedían la importación de los sistemas diretos eléctricos.
